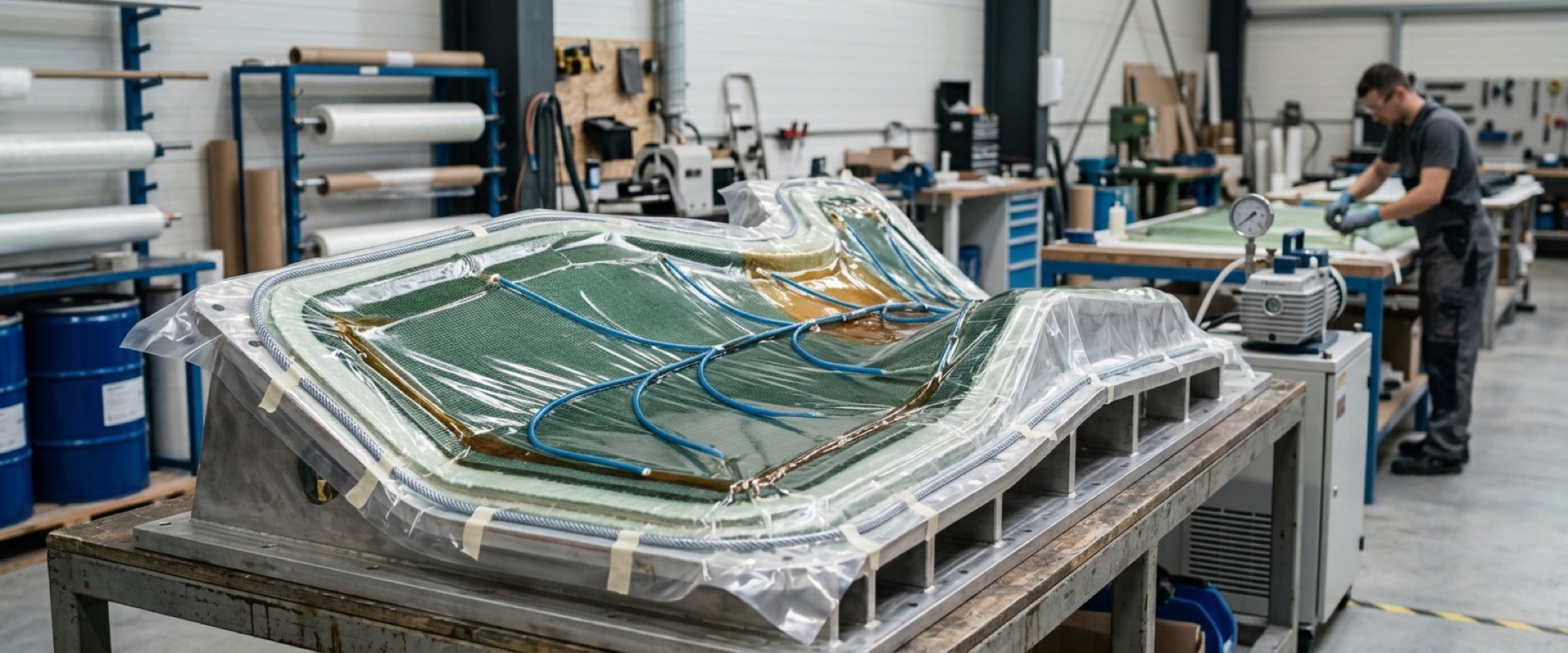

Вакуумная инфузия держится не только на смоле и стеклоткани — качество детали и отсутствие брака определяет комплект расходников: вакуумная плёнка, жгут-герметик, распределительная сетка, спиральная трубка, жертвенная ткань и ловушка смолы. Ниже разберём, что входит в набор, зачем нужен каждый элемент, как рассчитать расход на 1 м² и какие ошибки чаще всего приводят к утечкам вакуума и сухим зонам.
Что входит в комплект расходников для вакуумной инфузии
Минимальный набор для инфузии — семь позиций: вакуумная плёнка, жгут-герметик, жертвенная ткань (peel ply), распределительная (проводящая) сетка, спиральная трубка с коннекторами, ловушка смолы и сама смола низкой вязкости. Плюс вакуумный насос как оборудование. Каждый элемент отвечает за свою функцию: плёнка и жгут создают герметичный мешок, сетка и трубки распределяют смолу, peel ply формирует поверхность под склейку, ловушка защищает насос. Пропуск любого пункта чаще всего означает либо утечку вакуума, либо непропитанную зону.
Комплект расходников и их назначение:
| Расходник | Функция | Ключевой параметр | Расход на 1 м² |
|---|---|---|---|
| Вакуумная плёнка | Герметичный мешок над деталью | термостойкость 120–205 °C, 50–75 мкм | 2,2–2,5 м² |
| Жгут-герметик (tacky tape) | Приклеивает плёнку к оснастке | бутиловый, до 200 °C, лента 12×3 мм | периметр + 20–30% |
| Жертвенная ткань (peel ply) | Съёмный слой, поверхность под склейку | нейлон/полиэфир, 60–85 г/м² | ≈ 1,0–1,1 м² |
| Проводящая сетка | Распределяет смолу по площади | HDPE, шаг ячейки 3–5 мм | 0,9–1,0 м² |
| Спиральная трубка + коннекторы | Каналы подачи смолы и вакуума | Ø 10–16 мм | по кромкам детали |
| Ловушка смолы | Защищает насос от смолы | объём 1–5 л | 1 шт на процесс |
| Смола для инфузии | Связующее | вязкость 200–350 мПа·с | 0,4–0,6 кг |
Вакуумная плёнка: толщина и термостойкость
Вакуумная плёнка — это нейлоновый рукав или полотно толщиной 50–75 мкм с термостойкостью 120–205 °C, из которого формируют герметичный мешок над деталью. Для холодного отверждения (эпоксидка и полиэфирка при +20…25 °C) достаточно базовой плёнки на 120 °C; для постотверждения в печи или горячих процессов берут 160–205 °C. Плёнку укладывают с напуском и «ушами» в углах, чтобы она не натягивалась и не рвалась на переходах геометрии — именно натяг на углах даёт микропроколы и потерю вакуума.
Расход считают как площадь детали, умноженную на 2,2–2,5: мешок закрывает деталь сверху, заходит на кромки оснастки и оставляет складки-компенсаторы. На плоской панели хватит коэффициента 2,2, на сложной 3D-форме — до 2,5–3.
Жгут-герметик: почему на нём нельзя экономить
Жгут-герметик (tacky tape, липкая лента) — бутиловая лента сечением около 12×3 мм, которая приклеивает вакуумную плёнку к оснастке по периметру и держит герметичность до 200 °C. Это самый частый источник утечек: если жгут уложен с разрывом, перекручен или к нему прилипла пыль, вакуум будет падать. Ленту кладут одной непрерывной полосой, снимают защитную бумагу только перед прижатием плёнки, а в местах ввода трубок делают «восьмёрку» вокруг шланга и тщательно обжимают.
Расход — периметр детали плюс 20–30% на переходы, углы и вводы коммуникаций. Для рамки 1×1 м это около 5–5,5 погонных метров.
Жертвенная ткань (peel ply): поверхность под склейку
Жертвенная ткань — это нейлоновая или полиэфирная ткань 60–85 г/м², которую укладывают первым слоем на ламинат и снимают после отверждения. Она выполняет две задачи: снимает излишки смолы и оставляет матовую шероховатую поверхность, готовую под вклейку и покраску без дополнительной шлифовки. Если деталь потом будут склеивать или красить, peel ply экономит часы работы шкуркой. Расход — примерно площадь детали плюс 5–10% на напуски.
Проводящая сетка: как смола расходится по площади
Проводящая (распределительная) сетка — это жёсткая HDPE-сетка с шагом ячейки 3–5 мм, по которой смола быстро растекается по всей площади детали, а уже из сетки пропитывает армирование вниз. Без неё смола ползёт только по волокну и не доходит до дальних зон — получаются сухие пятна. Сетку кладут поверх peel ply, но не доводят до вакуумной линии на 30–50 мм, иначе смола уйдёт в ловушку раньше, чем пропитает деталь. Расход — около 0,9–1,0 м² на 1 м² детали.
Спиральная трубка и коннекторы: разводка смолы и вакуума
Спиральная трубка Ø 10–16 мм формирует линию подачи смолы и линию вакуума: через питающую спираль смола заходит в деталь, через вакуумную — воздух откачивается. Трубку соединяют с внешними шлангами через Т- и Ω-коннекторы (омега), которые проходят сквозь плёнку и герметизируются жгутом. Правильная схема — подача с одной стороны, вакуум с противоположной, чтобы фронт смолы шёл через всю деталь равномерно. На крупных панелях делают несколько линий подачи параллельно.
Ловушка смолы и вакуумный насос
Ловушка смолы (resin trap) — это ёмкость на 1–5 л между вакуумной линией и насосом, которая улавливает излишки смолы и не даёт им попасть в насос. Без неё смола затягивается в масляный насос и выводит его из строя за один процесс. Насос для инфузии должен держать глубокий вакуум — рабочее разрежение процесса около −0,9…−0,95 бар (остаточное давление 50–100 мбар). Перед запуском смолы обязательно проводят «сухой» тест на герметичность: перекрывают подачу и смотрят, держит ли мешок вакуум без падения 5–10 минут.
Смола для инфузии: вязкость и время жизни
Для инфузии нужна смола вязкостью 200–350 мПа·с — заметно жиже, чем для ручной ламинации, иначе она не успеет пропитать ткань до гелеобразования. Второй критичный параметр — длинное время жизни (гель-тайм от 40 минут до нескольких часов при +20…25 °C), чтобы фронт смолы дошёл до конца детали. Подходят специализированные инфузионные эпоксидные и полиэфирные системы; обычную «ручную» смолу использовать не стоит — она густая и «встанет» на середине. Соотношение смола/волокно в инфузии выходит около 1:1 по массе против 2,5:1 при ручной формовке, поэтому деталь легче и прочнее.
В каталоге можно подобрать эпоксидные смолы для инфузии под нужную вязкость и время жизни, а сам порядок работы мы разбирали в отдельном материале про процесс вакуумной инфузии стеклопластика.
Как рассчитать расход расходников на деталь
Базовый расчёт ведут от площади детали в м². Для панели 1×1 м набор выглядит так: вакуумная плёнка — 2,2–2,5 м², жгут-герметик — 5–5,5 пог. м, peel ply — 1,0–1,1 м², проводящая сетка — 0,9–1,0 м², спиральная трубка — по 1 м на подачу и вакуум, смола — 0,4–0,6 кг на слой ткани 200–300 г/м². Всегда закладывайте запас 10–15%: обрезки, повторная герметизация вводов и пробный слой съедают материал. На серии расход стабилизируется, на единичной детали закладывайте больше.
Типичные ошибки и как их избежать
Главная ошибка инфузии — утечка вакуума из-за жгута-герметика: разрыв ленты, пыль на клеевом слое или плохо обжатый ввод трубки. Второе — сетку довели до вакуумной линии, и смола ушла в ловушку, не пропитав деталь. Третье — взяли густую смолу для ручной ламинации, и фронт «встал» на середине. Чтобы этого не было:
- всегда делайте «сухой» тест на герметичность до замеса смолы — мешок должен держать вакуум без падения;
- сетку не доводите до вакуумной спирали на 30–50 мм;
- берите смолу вязкостью до 350 мПа·с с запасом по времени жизни;
- считайте гель-тайм от температуры цеха: на жаре время работы падает вдвое;
- ставьте ловушку смолы всегда — насос дороже.
Часто задаваемые вопросы
Что входит в минимальный комплект для вакуумной инфузии?
Вакуумная плёнка, жгут-герметик, жертвенная ткань (peel ply), проводящая сетка, спиральная трубка с коннекторами, ловушка смолы и смола низкой вязкости. Плюс вакуумный насос как оборудование. Это базовый набор для одной детали.
Какая нужна вакуумная плёнка для инфузии?
Нейлоновая плёнка толщиной 50–75 мкм. Для холодного отверждения при +20…25 °C хватит термостойкости 120 °C, для постотверждения в печи — 160–205 °C. Расход — площадь детали × 2,2–2,5 с учётом напусков и складок в углах.
Зачем нужна проводящая сетка и можно ли без неё?
Сетка распределяет смолу по всей площади, чтобы не было сухих зон. Без неё смола идёт только по волокну и не доходит до дальних участков крупной детали. На маленьких образцах иногда обходятся без сетки, на панелях от 0,3 м² она обязательна.
Какая смола подходит для вакуумной инфузии?
Специальные инфузионные системы вязкостью 200–350 мПа·с с длинным временем жизни (от 40 минут). Обычная смола для ручной ламинации слишком густая и «встанет» до полной пропитки. Подойдут инфузионные эпоксидные и полиэфирные смолы.
Чем peel ply отличается от проводящей сетки?
Peel ply (жертвенная ткань) снимается после отверждения и оставляет матовую поверхность под склейку и покраску. Проводящая сетка нужна для растекания смолы. Это разные слои: сначала кладут peel ply на ламинат, сверху — сетку.
Как проверить герметичность мешка перед запуском смолы?
Соберите мешок, откачайте воздух до −0,9 бар, перекройте подачу и наблюдайте 5–10 минут. Если разрежение падает — ищите утечку по жгуту и вводам трубок (частый метод — на слух или мыльным раствором). Смолу запускают только на герметичном мешке.
Сколько смолы уходит на инфузию по сравнению с ручной формовкой?
В инфузии соотношение смола/волокно около 1:1 по массе, при ручной ламинации — до 2,5:1. То есть инфузия расходует смолы существенно меньше, а деталь получается легче и прочнее за счёт высокой доли армирования.
